產品信息

HXGN15-12型單元式交流金屬封閉環網高壓開關柜主要用途

·HXGN15-12型單元式六氟化硫環網柜適用于交流50HZ，12kV的電力系統。廣泛用于工業及民用電纜環網及供電終端。

· 特別適用于以下場所：小型二次變電站、開閉所、城市居民區配電、工礦企業、商場、機場、地鐵、 風力發電、醫院、體育場、鐵路等。、

正常使用條件

· 海拔高度：≤1000m。（如有特殊要求可在訂貨時注明，目前有6組在5200m海拔運行）

· 環境溫度：一35℃?+45℃,最大日平均溫差≤25℃。

· 日相對濕度平均不超過95%，月平均相對濕度不超過90%。

· 抗震能力：8度。

· 劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險場所。

執行標準

IEC298 IEC265 IEC129 IEC694 IEC420 IEC56 IEC529 IEC932 GB3804 GB3906 GB11022

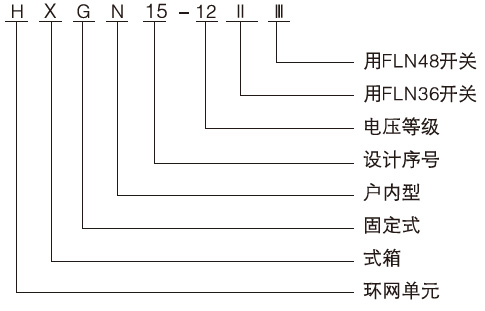

型號含義

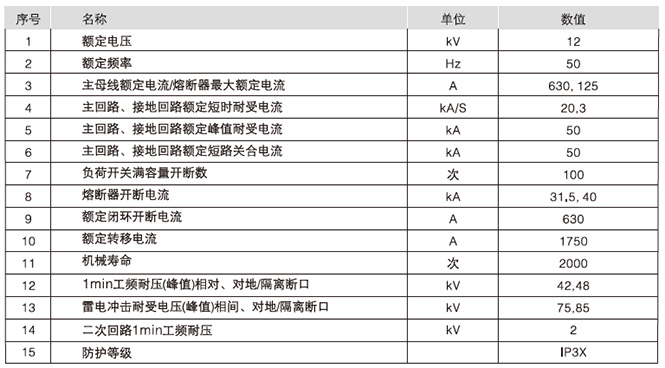

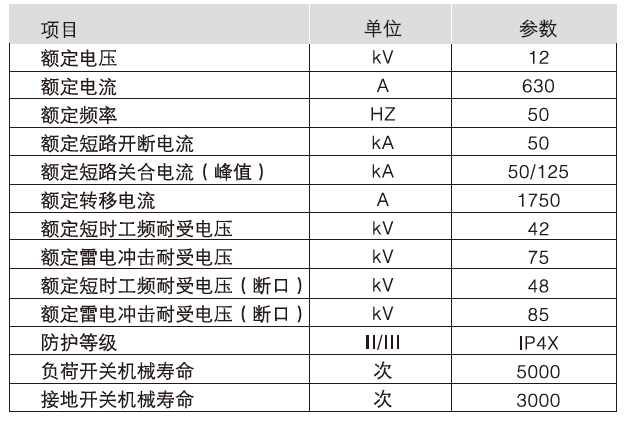

主要技術參數

結構特點

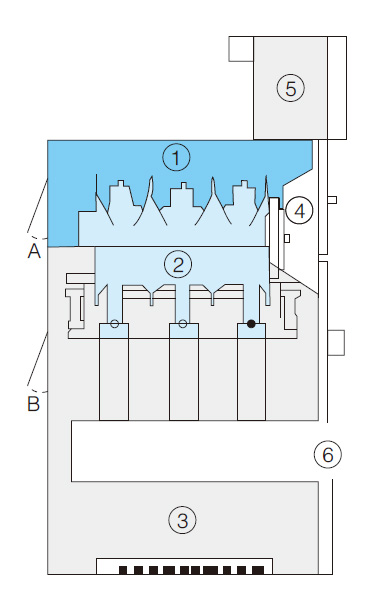

柜體結構

· 環網柜體采用厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關 /線 室母。此結構能夠最大限地保障人身安裝和運行設備的可靠。

· 各間隔小室

· 母線室：母線室位于柜的頂部并連接相鄰開關柜。

· 負荷開關是獨立單元，內部充以SF6氣體。

· 電纜室：大約75％空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。

· 機構小室與聯鎖：小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。

· 繼電器箱：繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

· 斷路器室：一個斷路器能置于負荷開關之下方。

· 壓力釋放

· 上面的壓力釋放：上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

· 下面的壓力釋放：下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。

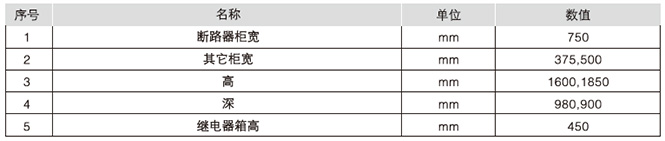

外形尺寸
