帶SF6負荷開關電纜分接箱概述

采用三工位SF6負荷開關組裝，巧妙的左右進出線分置，最小的結構設計，最強的電纜配置功能，進出線可達8路。該分接箱既保留了傳統分接箱的優點，又具有環網柜的部分優點，是城網改造的理想設備。體積小，免維護，技術經濟性好，可靠性高，安裝簡單使用方便。

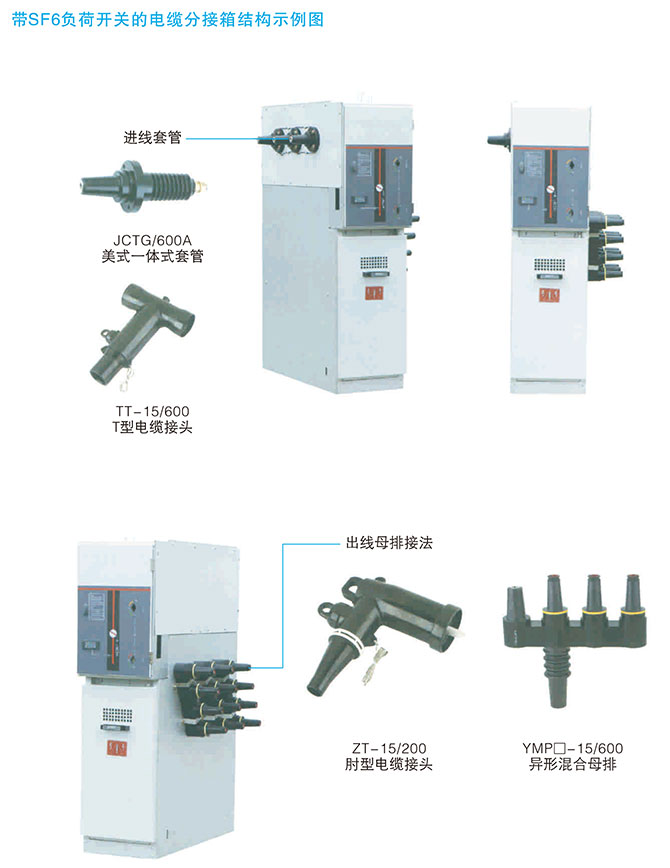

帶SF6負荷開關的電纜分接箱的特點在于：在箱體內有三個隔室，其中一個隔室密閉，密閉隔室中充有微增壓六氟化硫氣體，其中有一組以上負荷開關。負荷開關的操作機構位于操作驅動室內，電纜隔室內有電纜樁線及電纜終端，電纜終端與負荷開關連接。隔室密閉的負荷開關為轉盤動靜觸點式負荷開關，每個負荷開關的轉軸上固定在繞軸的對稱扇形面有三層。電纜隔室內的電纜為三相一組，每組三個電纜終端平等依次斜下方分布，每個電纜終端與電纜樁線垂直相接，三個電纜樁線相互平行。密閉隔室骨泄壓管道。

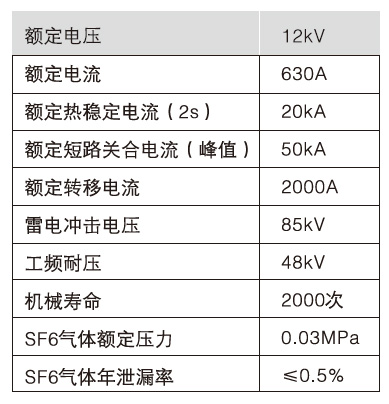

技術參數

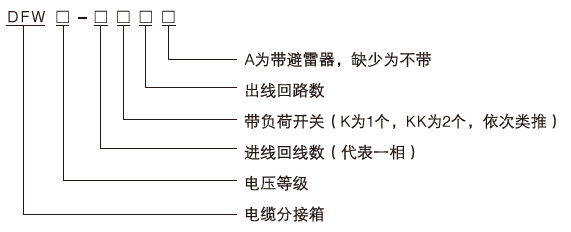

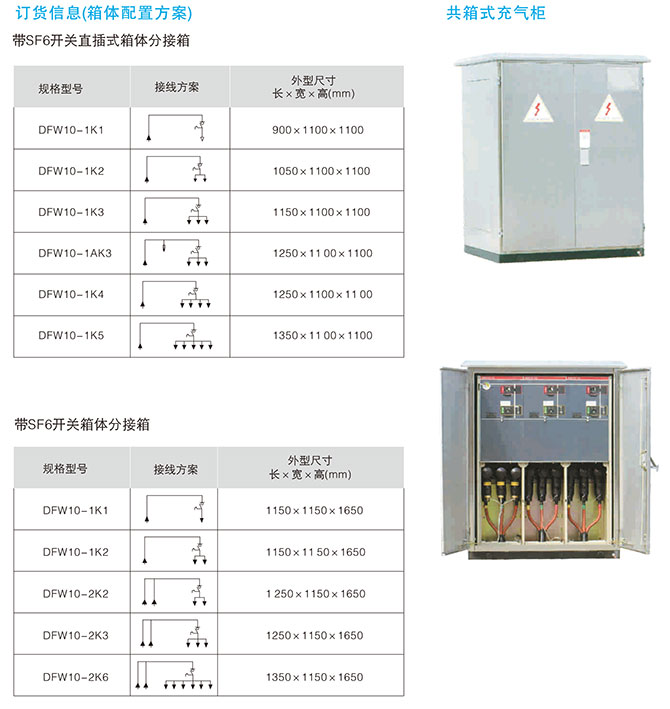

訂貨編號說明
